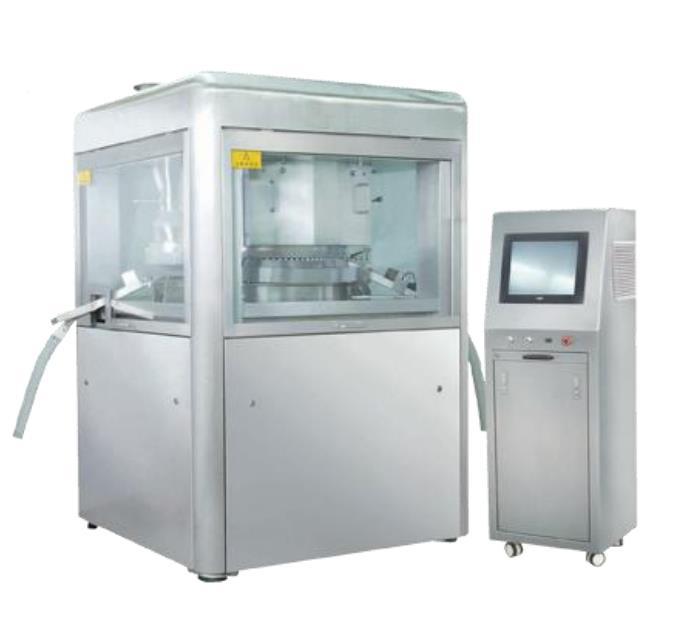

PRENSA PARA TABLETAS DE ALTA VELOCIDAD DE DOBLE GZPL680 CARA (PG49/PG61/PG73/PG79)
1 Condiciones de funcionamiento para la prensa para tabletas de alta velocidad GZPL680
Los gránulos son uniformes y sin humedad , el contenido de gránulos no es inferior a dos tercios
Rango de tamaño de gránulo: malla 14-60, el gránulo debe tener buena fluidez y plasticidad.
El equipo debe instalarse en un lugar donde la humedad sea inferior al 86% y la temperatura sea inferior a 35ºC, en una casa ventilada.
El entorno de trabajo del equipo debe cumplir con las GMP.
Fuente de alimentación: trifásica, cinco hilos, CA según requerimiento. N y PE no pueden molestarse entre sí.
2. Datos técnicos:
| Modelo de artículo | PG49 | PG61 | PAG73 | PG79 |
| Número de estaciones | 49 | 61 | 73 | 79 |
| Tipo de herramienta | GL -D | GL-B | GL-BB | GL-BBS |
| Máx. Producción (tabletas/h)* | 470.400(yo =24 / 28 ) 259.200(yo =28 / 18) a | 585.600 | 700.800 | 758400 |
| Máx. Diámetro de la tableta. (mm) | Φ25 | Φ16 | Φ13 | Φ11 |
| Máx. Profundidad de relleno (mm) | 18 | |||
| Máx. Grosor de la tableta (mm) | 8.5 | |||
| Máx. Fuerza de compresión (kN) | 100 | |||
| Máx. Precomp. Fuerza (kN) | 100 | |||
| Potencia nominal (kW) | 16 | |||
| Fuente de alimentación | 380V 50Hz 3P | |||
| Presión de la fuente de aire (MPa) | 0.6 | |||
| Dimensión total (mm) | 1,7 20×1, 860×2,060 | |||
| Peso (kg) | 4800 | |||
| Ruido de descarga (dB (A)) | ≤85 | |||
| Nota | El máximo. La producción se refiere a la cantidad de pequeñas tabletas prensadas a partir del granulado ideal. | |||
* El máximo. La producción es la capacidad diseñada, en producción real, está relacionada con muchos factores, por ejemplo, fluidez del polvo, características, herramientas, etc. Generalmente será del 70% para tabletas redondas , 50% para tabletas grandes, que solo como referencia, si son muy estrictas, realice una prueba antes de realizar el pedido.
3. Función principal
3.1 Control PLC , sistema automático de control de peso de tabletas , dispositivo automático de rechazo de lotes , función de muestreo automático.
| Peso medio de la tableta | Control del peso medio de las tabletas | Tolerancia de peso de una sola tableta | Observación |
| <0,15g | ±2% | ±6% | Mejor para diámetro redondo ≥φ5 mm |
| ≥0,15g ~<0,3g | ±1% | ±5% | |
| ≥0,3g | ±1% | ±3% |
*Probado con polvo de placebo
3.2 Pantalla táctil a color 15', con visualización de la presión promedio principal, presión de un solo punzón, alarma en caso de falla, parada automática y menú de ayuda. El encendido/apagado del desempolvador de tabletas y el encendido/apagado y el pulso del recolector de polvo se pueden controlar mediante la pantalla táctil (el desempolvador de tabletas y el recolector de polvo son opcionales) .

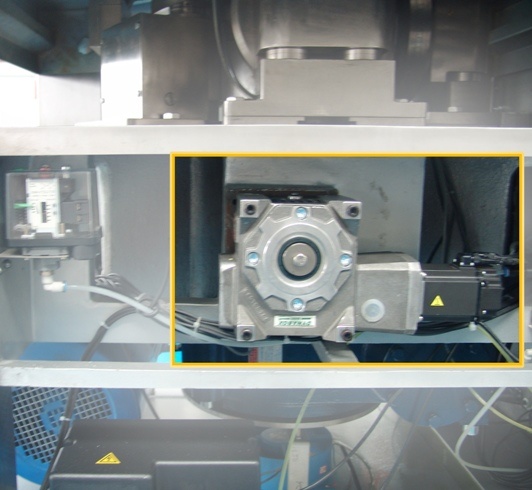

3.3 Se utilizan seis conjuntos de mecanismos de servotransmisión para ajustar la compresión principal (grosor de la tableta ), la precompresión y la profundidad de llenado de dos lados . . El sistema de control
3.4 se opera a través de la pantalla táctil que muestra el valor de la principal compresión, precompresión, profundidad
3.5 de llenado y espesor de la tableta, registro y firma electrónicos de acuerdo con FDA21 CFR Parte 11, y función de gestión de
3.6 datos desarrollada por el software de configuración. El motor principal y el motor del alimentador
3.7 se ajustan con el inversor , , las r.pm se pueden regular continuamente con un límite superior e inferior . Con la función de protección contra sobrecarga de presión principal. .
3.8 Instalación . de protección automática para control eléctrico. sistema, sobrecarga del motor principal, sobrecarga del motor del alimentador, punzones superiores e inferiores demasiado ajustados, instalación de curvatura superior e inferior . . Impresión de parámetros de producción y parada
3.9 de emergencia en línea. Seleccione el modelo de leva desplegable automáticamente de acuerdo con la calidad y la forma de la
3.10 tableta
3.11 , identifique y emita una alarma en línea (la función de disminución de llenado se realiza automáticamente mediante el aumento del espesor
de la tableta .
4.1 Se puede ajustar el intervalo de lubricación, la alarma de falla de presión de lubricación y la protección de parada automática). Características: Estructura rígida de soporte de cuatro .
4.2 polos , tres compartimentos separados para compresión, ajuste y transmisión, evita la contaminación cruzada . Resorte de gas oculto, ventanas de vidrio templado. Tubos y líneas ocultos en el compartimiento de la tableta. Torreta intercambiable equipada con montacargas móvil para ensamblaje. Conjunto
4.3 de
4.4 pista
4.5 de curvatura superior e inferior relativamente fija. ajustado continuamente; rodillo de presión con construcción modular. Sistema de alimentación forzada de doble capa, mejor para llenado uniforme, varilla amortiguadora del punzón inferior con estructura de pistón de cabeza esférica.
4.6 Todas
4.7 las piezas en contacto con los gránulos y las tabletas, como el sistema de llenado, la torreta intermedia y el dispositivo de
4.8 expulsión de
tabletas
, etc. proveedores :
PLC Mitsubishi serie Q
servomotor mitsubishi
Reductor de mecanismo de ajuste francés DYNABOX
Pantalla táctil Siemens
Piezas eléctricas de baja tensión siemens.
Sistema hidráulico importado
Inversor Samco para motor principal
Inversor delta para motor alimentador
Sinfín ZK con grado de precisión 6
Sistema de lubricación bijur
Torreta media SUS
Dibujo a máquina:
todo tipo de tabletas.
