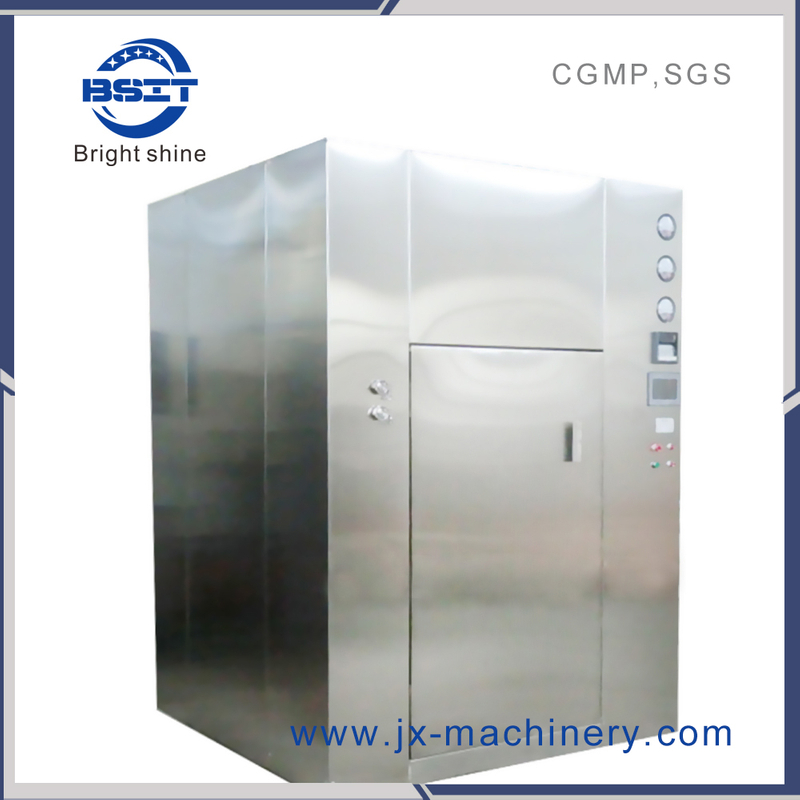

Máquina esterilizadora por calor secadora de productos farmacéuticos BSIT

                                                                                   Horno esterilizador de calor seco

Requisito del proceso:

1) Temperatura de trabajo nominal: temperatura ambiente: 180 ℃  , temperatura de diseño: 300 ℃

2）Diseño de puerta doble, puerta entrelazada, instalada a través de la pared.

3）Estilo de flujo de viento: flujo laminar horizontal

4）Los enclavamientos de dos puertas alimentan el grado C IS07, descargan el grado B IS05 Flujo laminar unidireccional (grado A)

5）Soporte del sistema público: Voltaje: 220V±10%   380V±10% 50Hz

Alimentación: trifásica 5 cables CA

Agua de refrigeración: agua blanda

6） Modo de enfriamiento: enfriamiento por aire y enfriamiento por agua

7）Equipado con PLC, pantalla táctil HIM, registrador, manómetro diferencial, válvula automática de humedad, tiene función de calefacción, esterilización, refrigeración, humedad de escape, alarma, etc.

8）Alarma: falla de diversión del ciclo, falla de temperatura, falla de presión diferente.

9）Imprimir: la impresora puede imprimir el registro de temperatura de un punto y de presión de un punto, el valor de PH y el control de temperatura de un punto en un proceso estéril. La grabadora imprime la temperatura de punto fino y la curva de presión del estudio.

Control de procesos:

1）Rango de esterilización: temperatura ≥250℃, tiempo ≥60min

2）Rango de ajuste de temperatura: 20--300℃ (se puede configurar el rango de esterilización)

3）Requisito de limpieza (dinámico): grado cien

4）La diferencia de temperatura de la distribución de la carga de calor de la cavidad interna es ±3℃

5）Penetración de calor: la temperatura diferente es ±4℃ (los artículos colocados son razonables)

Descripción de la estructura

1）Placa de pared exterior: El material tiene un espesor de 2 mm, placa de acero inoxidable 3042B, Ra≤0.8um, superficie mate o molino de aceite, hace que el horno sea hermoso, suave, etc.

2) Cavidad interna: El material interno es acero inoxidable 316, el espesor es de 2,0 mm y la capa interna es de pulido eléctrico, Ra≤0.5um, sin bordes afilados, la pared interna está soldada, la transición del arco en ángulo R en la esquina inferior hace que la cavidad interna cambie poco cuando la expansión y contracción frecuente de la pared interna

3）Sellado de la puerta: Utilice un sello de caucho de silicona de material importado, el máximo. La temperatura es de 400 ℃, la vida útil puede alcanzar las 6000 horas, no se deforma, es antienvejecimiento, el sellado y el resorte son buenos.

4) Tubería de calefacción eléctrica: Los componentes de calefacción son tubos de acero inoxidable moldeados sin costura, alto efecto térmico, vida útil de más de 6000 horas, buen sellado y aislamiento, potencia de calefacción: 24 KW, 220 V, instalado en el costado de la caja, fácil de mantener.

5) Capa de aislamiento térmico: adopte algodón de silicato de alta calidad, el espesor es de 150 mm, reduzca las pérdidas de calor, excepto el puente térmico en la puerta, otra temperatura exterior ≤ temperatura ambiente +20 ℃ con etiqueta de advertencia.

6）Marco: El pie de la máquina se realiza después de la corrección horizontal antes de salir de fábrica.

7) Puerta: La puerta doble adopta un dispositivo de enclavamiento electrónico, no se puede abrir simultáneamente, la puerta lateral limpia se puede abrir después de configurar el programa de esterilización, cuando la máquina que ejecuta dos lados de las puertas no se puede abrir, después de esterilizar solo se puede limpiar la puerta lateral de alto nivel, después de cerrar la puerta lateral de alto nivel se puede abrir otra puerta lateral, la puerta no se puede abrir cuando no cumple con la situación, si se encuentra en una situación especial (como cortes de energía, falla de la máquina, etc.) se puede abrir la puerta o abrir la puerta manualmente; Manijas y bisagras de puertas: adopte el material sanitario, sin polvo, fácil de limpiar.

8) Circulación interna de aire caliente: Para garantizar la distribución uniforme del calor de la carga vacía interna, la máquina está equipada con un conjunto de circulación interna de aire resistente a altas temperaturas modelo Y110-2T, 3,7 KW, nivel de aislamiento del motor L, ruido ≥1 metro ≤70 decibeles, la cavidad suministra una distribución buena y estable para garantizar que no haya un ángulo de matriz para el flujo de aire de circulación forzada en el interior del horno de esterilización seca y térmica, mejorando la eficiencia del calor. Para ajustar la velocidad del ventilador que alcanza la velocidad del viento, la presión del aire y el volumen de aire calificados, la máquina equipada con un convertidor, modelo: FSCG05, ahorra energía y también protege el motor, ajusta la frecuencia razonablemente de acuerdo con las especificaciones de los elementos colocados en la posición, para que la temperatura ambiente interior alcance el mejor estado, y el ventilador es de fácil mantenimiento, solo quince minutos para reemplazar un ventilador y menos contaminación.

9) Filtro de alta eficiencia: la entrada y salida de aire instalaron un filtro de alta eficiencia y alta temperatura por separado, eficiencia de filtración 99,99%, tamaño: 300 × 300 × 150 mm. Para mejorar la eficiencia de trabajo del horno, acelerar la velocidad de enfriamiento y la humedad científica, instalamos un conjunto de ventilador centrífugo en la parte superior de la entrada de aire de alta temperatura y alta eficiencia, modelo: DF-3-250, el interruptor y el tiempo del ventilador pueden ser de acuerdo con los requisitos del cliente. La programación controlada por PLC. Para evitar que se produzca un reflujo de aire a presión negativa, instaló un juego de actuador de válvula de aire Honeywell de EE. UU. en la salida de aire eficiente aguas abajo, modelo: M447C. Para observar el estado de funcionamiento de la cavidad interior del horno y la presión exterior y el filtro de alta eficiencia, se instaló un medidor de presión microdiferencial de EE. UU. aguas arriba y aguas abajo del filtro severo de alta eficiencia, 0 ~ 500 pa. Juzgue el estado del bloque de alta eficiencia y controle el tiempo de cambio de acuerdo con la presión diferencial. Para garantizar que el producto de esterilización esté completamente esterilizado durante la salida del producto, la máquina equipada con un medidor de presión diferencial con pantalla digital de EE. UU. también puede comunicarse, interactuar con el PLC y el motor inversor de suministro de aire, garantizar que la cavidad alcance 30 Pa, también puede mostrarse en la pantalla táctil e imprimir los datos de presión diferencial en el registrador.

10）Sonda de temperatura: Lado interior del horno equipado con al menos seis piezas de sonda extraíble, que observa la temperatura de la caja interna, los cambios de tiempo, el registrador de impresión, la situación de funcionamiento del equipo, la temperatura, el tiempo, etc., los datos se pueden archivar para referencia futura. (Inicio de calentamiento, inicio de esterilización, inicio de enfriamiento, código de operador, nombre del producto y número de lote, etc.)

11）Se instaló uno de los orificios de prueba de validación del proceso de DN25 mm en el lado limpio inferior, se puede usar para detectar la distribución del calor de la temperatura, es un conector rápido sanitario estándar.
