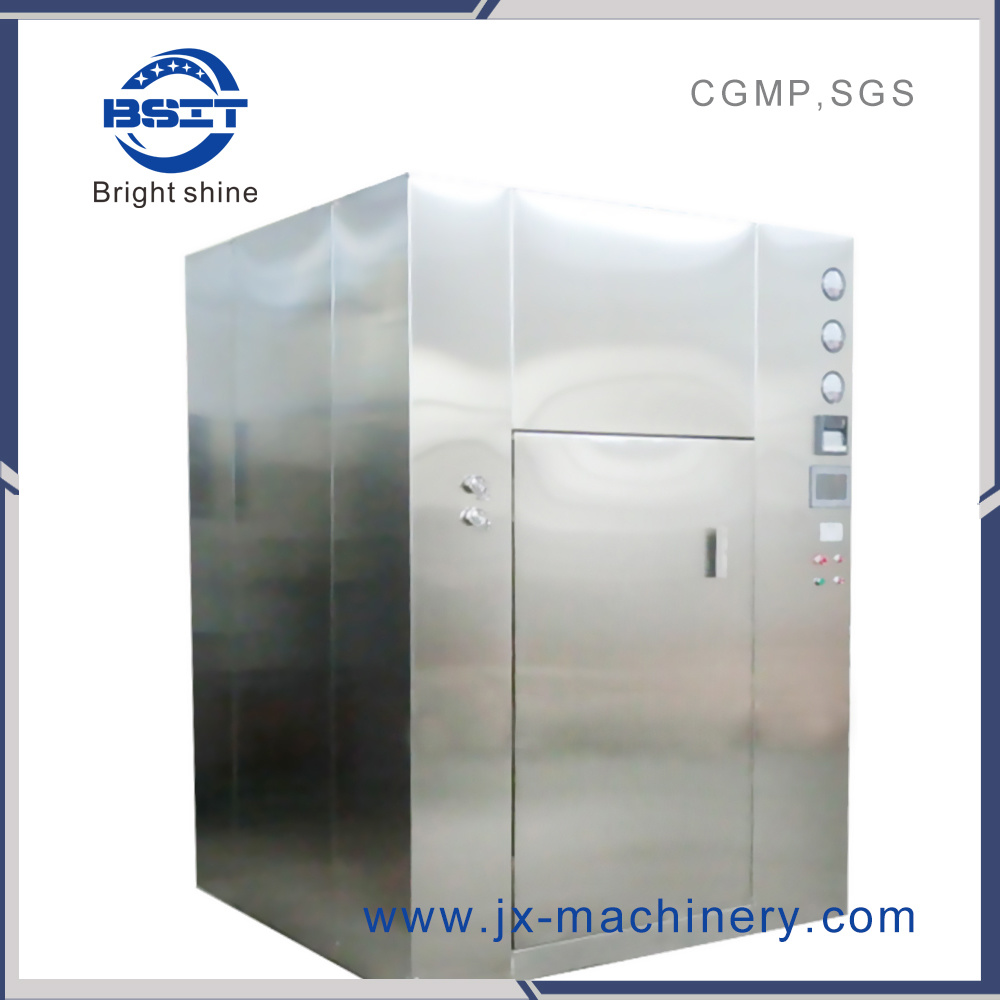

Esterilizador de calor seco botella vial ampolla (DMH-1)

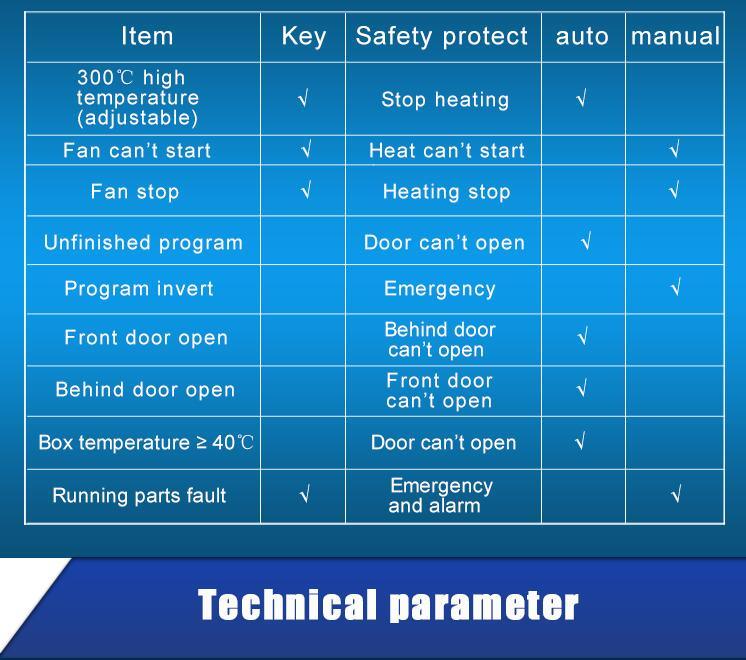

Requisito de proceso: 1) Tasa de temperatura de trabajo: temperatura ambiente-180ºC, temperatura de diseño-300ºC 2) Diseño de puerta doble, puerta de enclavamiento, instalada a través de la pared. 3)Estilo de flujo de viento: flujo laminar horizontal 4)Los enclavamientos de enclavamiento de dos puertas alimentan C grado IS07, descarga B grado IS05 Laminar unidireccionalfluir(Una nota) 5)Soporte del sistema público: Voltaje: 220 V ± 10% 380V ± 10% 50 Hz Potencia: 3 fases 5 hilossC.A. Agua de enfriamiento: agua blanda 6)Manera de enfriamiento: enfriamiento por aire y enfriamiento por agua 7)Equipado con PLC, pantalla táctil HIM, registrador, manómetro diferencial, válvula automática de humedad, tiene función de calefacción, esterilización, enfriamiento, humedad de escape, alarma, etc. 8)Alarma: falla de ciclo divertido, falla de temperatura, falla de presión diferente. 9)Imprimir: la impresora puede imprimir la temperatura de un punto y el registro de presión de un punto, el valor de PH que controla la temperatura de un punto en el proceso estéril. El registrador imprime la temperatura de punto fino yscurva de presión de tudio Control de procesos: 1)Rango de esterilización: temperatura ≥250ºC, tiempo ≥60min 2)Rango de ajuste de temperatura: 20--300ºC(se puede configurar el rango de esterilización) 3) Requisito de limpieza (dinámico): cien grados 4)La diferencia de temperatura de la distribución de la carga térmica de la cavidad interior es ± 3ºC 5)Penetración de calor: la temperatura diferente es ± 4ºC(Artículos colocados razonablemente) Descripción de la estructura: 1)Placa de pared exterior: el material es de 2 mm de espesor, placa de acero inoxidable 3042B, Ra≤0.8um, superficie mate o molino de aceite, hace que el horno sea hermoso, suave, etc. 2)Cavidad interior: el material interior es acero inoxidable 316, el grosor es de 2,0 mm y la capa interior es de pulido eléctrico, Ra≤0,5um, sin bordes afilados, la pared interior está soldando, la transición del arco de ángulo R en la esquina inferior y hace que la cavidad interior cambie poco cuando Expansión y contracción frecuentes de la pared interior. 3) Sellado de la puerta: use un sello de goma de silicona de material importado, el máx. La temperatura es de 400ºC, la vida útil puede alcanzar las 6000 horas, sin deformaciones, antienvejecimiento, sellado y el resorte es bueno. 4) Tubo de calentamiento eléctrico: los componentes de calentamiento son tubos de acero inoxidable moldeados sin costura, alto efecto térmico, la vida útil es de más de 6000 horas, buen sellado y aislamiento, potencia de calentamiento: 24KW, 220V, instalado en el costado de la caja, fácil de mantener. 5) Capa de aislamiento térmico: Adopte algodón de silicato de alta calidad, el grosor es de 150 mm, reduzca las pérdidas de calor, excepto el puente térmico en la puerta, otra temperatura exterior ≤ temperatura ambiente + 20ºC con etiqueta de advertencia. 6) Marco: El pie de la máquina está después de la corrección horizontal antes de salir de fábrica. 7) Puerta: la puerta doble adopta un dispositivo de enclavamiento electrónico, no se puede abrir simultáneamente, la puerta lateral limpia se puede abrir después de configurar el programa de esterilización, cuando la máquina que ejecuta dos lados de las puertas no se puede abrir, después de esterilizar solo se puede limpiar la puerta lateral de alto nivel, después cerrar la puerta lateral de alto nivel puede abrir otra puerta lateral, la puerta no se puede abrir cuando no cumple con la situación, si en una situación especial (como cortes de energía, falla de la máquina, etc.) puede abrir la puerta o abrir la puerta manualmente; Manijas y bisagras de las puertas: adopte el material sanitario, sin polvo, fácil de limpiar. 8) Circulación interior de aire caliente: para garantizar el uniforme de distribución de calor de carga vacía interior, la máquina está equipada con un conjunto de aire de circulación interior resistente a altas temperaturasModelo Y110-2T, 3,7 KW, nivel de aislamiento del motor L, ≥1 metro de ruido ≤70 decibeles, suministro de cavidad, distribución buena y estable para garantizar que no haya un ángulo de matriz para el flujo de aire de circulación forzada en el interior del horno de esterilización en seco y por calor, mejore la eficiencia del calor. Para ajustar la velocidad del soplador que alcance la velocidad del viento calificada, la presión del aire y el volumen de aire, la máquina equipada con convertidor, modelo:FSCG05,Ambos ahorran energía y también protegen el motor, ajustan la frecuencia razonablemente de acuerdo con las especificaciones de la posición de los elementos colocados, para que la temperatura interior de la habitación alcance el mejor estado, y el soplador es fácil de limpiar, mantenimiento, solo quince minutos para reemplazar un soplador y menos polución. 9) Filtro de alta eficiencia: la entrada y salida de aire instalaron un filtro de alta temperatura y alta eficiencia por separado, eficiencia de filtración del 99,99%, tamaño: 300 × 300 × 150 mm, para mejorar la eficiencia de trabajo del horno, acelerar la velocidad de enfriamiento y la humedad científica, nosotros instaló un conjunto de ventilador centrífugo en la parte superior de la entrada de aire de alta temperatura y alta eficiencia, modelo: DF-3-250, el interruptor y el tiempo del soplador pueden ser de acuerdo con los requisitos del cliente, la programación controlada por PLC. Para evitar la producción de reflujo de aire a presión negativa, instaló un conjunto de actuadores de válvula de aire Honeywell de EE. UU. En la salida de aire eficiente aguas abajo, modelo: M447C. Para observar el estado de funcionamiento de la cavidad interna del horno y la presión externa y el filtro de alta eficiencia, instaló un medidor de presión micro-diferencial de EE. UU. En las aguas arriba y abajo del filtro severo de alta eficiencia, 0 ~ 500pa. Evalúe el estado del bloque de alta eficiencia y controle el tiempo de cambio de acuerdo con la presión diferencial. Para garantizar que el producto de esterilización se esterilice absolutamente durante la salida del producto, la máquina equipada con un medidor de presión diferencial de pantalla digital de EE. UU. También puede comunicarse, interactuar con el PLC y el motor inversor de suministro de aire, garantizar que la cavidad alcance los 30 Pa, también se puede mostrar en la pantalla táctil y imprima los datos de presión diferencial en el registrador. 10) Sonda de temperatura: Lado interior del horno equipado con al menos seis piezas de sonda extraíble, observando la temperatura de la caja interior, cambios de tiempo, registrador de impresión, situación de funcionamiento del equipo, temperatura, tiempo, etc., los datos se pueden archivar para referencia futura. (Inicio del calentamiento , inicio de esterilización, inicio de enfriamiento, código de operador, nombre del producto y número de lote, etc.) 11) Se instaló uno de los orificios de prueba de validación del proceso DN25 mm en el lado limpio inferior, se puede utilizar para detectar la distribución de calor de temperatura, es un conector rápido sanitario estándar. 12) Modo de enfriamiento: para hacer que el artículo dentro del cuerpo de la caja se enfríe rápidamente a una temperatura alta, la máquina además del dispositivo enfriado por aire más el dispositivo enfriado por agua, acortando así el ciclo de producción para mejorar la eficiencia. El agua de entrada es agua blanda de aproximadamente 500 kg / lote, el enfriamiento se inicia mediante una válvula de control PLC,Nota: Para garantizar que la salida de agua de seguridad esté completamente abierta, no se permite instalar ningún dispositivo de bloqueo de agua y aire. 250ºC-70ºC requieren 90 minutos.
Datos técnicos: | Modelo | DMH-1 |
| Volumen efectivo | 0.225m3 |
| Dimensión de trabajo | 600 × 500 × 750 |
| Dimensión exterior | 1580 × 800 × 1700 |
| Rango de temperatura | Temperatura normal- ~ 300 ° C |
| Uniformidad de temperatura | ± 3º C |
| Poder de calefacción | 12KW |
| Potencia del ventilador | 1,5 kW |
| Potencia del ventilador de tiro inducido | 0.12KW |
| Potencia del ventilador de escape | 0.12KW |
| Clase de purificación | Clase 100 |
| Fuente de alimentación | 3 + N380V |
